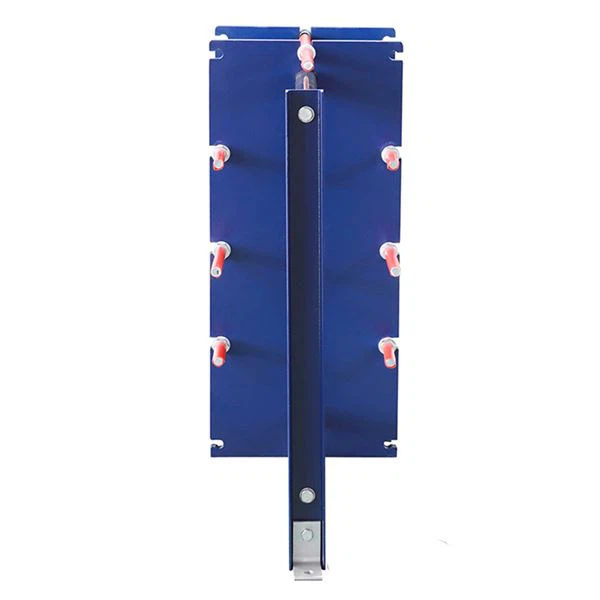

이 개스킷 판형 열교환기는 담수에서 해수로의 냉각을 위해 설계되었습니다. 해양 터빈의 작동을 보장하기 위해 다양한 유형의 열교환기의 적용 성능에도 일정한 차이가 있습니다. 그러나 개스킷 판형 열교환기는 해양 엔지니어링 분야에서 상대적으로 광범위해야 하며 설치 공간이 작고 효율성이 낮으며 청소를 위해 파견될 수 있다는 점에서 널리 인기가 있습니다.

개스킷 판형 열교환기의 제품 매개변수

안건	담수에서 해수 판형 열교환기
상표	배기
플레이트 재료	티타늄 {{0}}.5mm 0.6mm 0.7mm 0.8mm 1mm
개스킷 재질	NBR HNBR EPDM HEPDM VITON FKM 실리콘
프레임 소재	도장 탄소강
프레임 색상	파란색 또는 맞춤형 색상
연결 타입	플랜지 또는 스레드
플랜지 규격	ANSI ASME BS BA JIS DIN GB ISO
조임 볼트	M24 M30 M39
설계압력	최고 20mpa, 최저 10Mpa
업무 압력	보통 12.5Mpa
MOQ	1 세트
패키지	폴리우드 케이스
보증	1년
OEM	교체를 할 수 있다

판형 열교환기 건설

product-1-1

계산을 위한 제품 작동 매개변수

어떤 종류의 핫 소스

1.열원 입구 온도

2.열원의 유량

3.수영장 물을 어느 정도 가열해야 합니까?

4.수영장 물이 요청한 온도까지 가열되는 데 걸리는 시간

5.수영장 물의 초기 온도

6.수영장 물의 양

7.수영장 물의 유량

8. 순환 시간

소프트웨어로 계산하려면 최소 5개의 매개변수를 알아야 합니다.

판형 열교환기에 관한 관련 연구

판형 열교환기(PHE)는 소형화와 높은 열 성능으로 인해 다양한 일상 응용 분야에서 가장 널리 사용되는 열교환기(HE) 유형이 되었습니다. 본 연구에서는 기본 플랫 PHE(FPHE)의 열 성능에 대한 이해를 넓히고 보다 효율적인 FPHE를 개발하는 것을 목표로 합니다. FPHE(수정된 FPHE)의 열 성능을 향상시키기 위해 새로운 흐름 배열이 제안되었습니다. 새로운 흐름 메커니즘은

입구와 출구 포트가 열판의 같은 쪽에 위치하는 개스킷 설계. 수치 시뮬레이션을 수행하기 위해 전산유체역학(CFD)이 사용되었습니다. 전체 시뮬레이션은 두 개의 FPHE에서 수행되었습니다. 기본과 수정된 것. 두 HE는 모두 동일한 기하학적 치수와 물리적 테스트 조건을 갖습니다. 너셀트 수

(Nu), Stanton 수(St), Colburn 계수 j, 마찰 계수(f) 및 JF 계수를 사용하여 현재 열 교환기의 열 성능을 평가하고 비교합니다. 열 전달 조건은 단상(물-물)으로 간주되며 레이놀즈 수(Re)의 경우 250에서 2000까지입니다. 수치 결과는 문헌의 벤치마크 실험 데이터를 통해 검증되었습니다. 결과는 수정된 FPHE의 Nu 및 f 데이터가 각각 기본 프레임 및 판형 열 교환기의 최대 70% 및 4.4배임을 보여줍니다. 수정된 FPHE에 대한 임계 레이놀즈 수(Recr)가 식별됩니다. 게다가 JF 데이터

수정된 FPHE는 기본 FPHE에 비해 열 성능이 ~0.7%~9% 향상되어 동일한 열부하로 재료와 에너지를 절약할 수 있습니다. 본 연구의 결과는 또한 모든 경우에 대해 Nu와 f에 대한 상응하는 상관관계를 개발했습니다.

패키지
