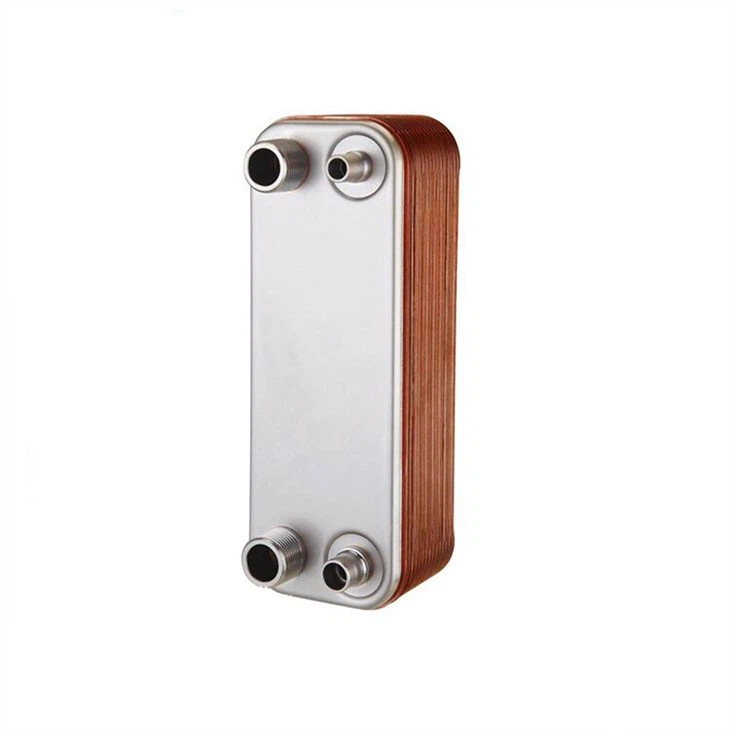

이 유형의 브레이징 판형 열교환기는 주로 냉동, 증발기, 응축기 및 오일 냉각, 상대적으로 큰 흐름의 증기 가열에 사용됩니다.
브레이징 판형 열교환기의 작동 원리

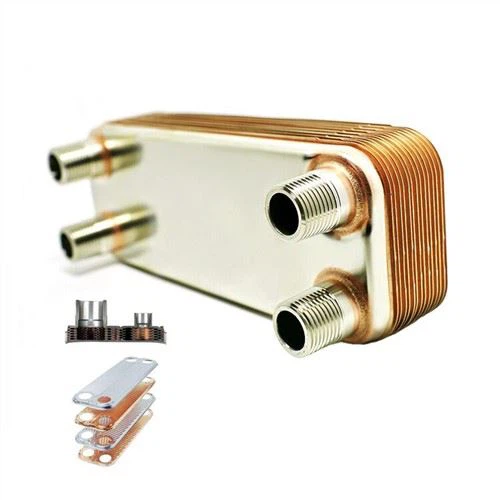

브레이징 열교환기는 일반적으로 전면 프레임과 후면 프레임 사이에 주름진 플레이트 세트로 구성됩니다. 브레이징 판형 열교환기 플레이트 팩은 플레이트 수로 조립되며 브레이징형 열교환기는 시장 및 응용 분야의 특정 요구 사항에 따라 맞춤화할 수 있습니다. Plate와 Filler material(Brazing material) 사이의 각 접촉점에 Solder Joint가 형성 진공 Brazing 공정 중에 이 설계 방법을 사용하여 두 개의 서로 다른 채널 또는 회로로 구성된 Brazed Plate 열교환기를 제작. 레이저 플레이트는 배플 플레이트와 첫 번째 및 마지막 채널 플레이트 사이의 간격을 밀봉하는 데 사용됩니다. 배플의 수는 유형, 크기 및 압력 수준에 따라 다릅니다. 일부는 채널 플레이트와 배플 플레이트 사이의 틈을 밀봉하기 위해 밀봉 링이 장착되어 있습니다. 일부 실링 링은 배플 플레이트 및 첫 번째 또는 마지막 채널 플레이트와 통합됩니다.
| 모델 | EX14 (영어) | EX20 (영어) | EX18 (영어) | EX26 (영어) |  |
| 폭 A(mm) | 76 | 76 | 94 | 108 | |
| 높이 B(mm) | 206 | 318 | 210 | 310 | |
| 길이 E(mm) | 9 플러스 2.3n | 9 플러스 2.2n | 9 플러스 2.3n | 10 플러스 2.3n | |
| 수평 포트 거리 C(mm) | 42 | 42 | 52 | 50 | |
| 수직 포트 거리 D(mm) | 172 | 282 | 167 | 250 | |
| 최대 압력 [Mpa] | 3 | 3 | 1 | 3/4.5 | |
| 최대 유량 [M3/h] | 3.6 | 3.6 | 3.6 | 8.1 | |
| 무게[kg] | {{0}}.6 + 0.06n | 1.0 더하기 0.08n | 1.0 더하기 0.07n | 1.3 더하기 0.12n |
| 모델 | EX26C (영문) | EX50 시리즈 | EX95 시리즈 | EX120 시리즈 | EX180 시리즈 | EX190 시리즈 | EX200 시리즈 | EX600 시리즈 | EX25E (영문) | EX50E (영문) | EX60E (영문) |
| 폭 A(mm) | 124 | 108 | 188 | 246 | 254 | 307 | 321 | 435 | 91 | 107 | 120 |
| 높이 B(mm) | 304 | 525 | 616 | 528 | 847 | 696 | 738 | 1410 | 323 | 527 | 528 |
| 길이 E(mm) | 13 플러스 2.3n | 10 플러스 2.35n | 11 더하기 2.35n | 13 더하기 2.36n | 13 더하기 2.36n | 13 더하기 2.75n | 13 플러스 2.7n | 22 더하기 2.78n | 9 플러스 1.6n | 10 플러스 2.35n | 8 플러스 2.3n |
| 수평 포트 거리 C(mm) | 70 | 50 | 92 | 174 | 160 | 179 | 188 | 220 | 39 | 50 | 63 |
| 수직 포트 거리 D(mm) | 250 | 466 | 519 | 456 | 750 | 567 | 603 | 1190 | 268 | 466 | 470 |
| 최대 압력 [Mpa] | 3 | 3/4.5 | 3/4.5 | 3 | 3 | 3 | 2.1 | 1.5 | 4.5 | 4.5 | 4.5 |
| 최대 유량 [M3/h] | 8.1 | 12.7 | 39 | 42 | 42 | 100 | 100 | 300 | 0.028(n-2) | 0.047(n-2) | 0.052(n-2) |
| 무게[kg] | 2.2 플러스 0.16n | 2.6 + 0.19n | 7.8 + 0.36n | 7.2 + 0.52n | 10 더하기 0.52n | 12.5 + 0.72n | 13 더하기 0.75n | 31.8 + 1.73n | 1 더하기 0.09n | 2.6 + 0.19n | 2.4 + 0.19n |
| 모델 | JX100E (제이엑스100E) | EX100 시리즈 | EX210 시리즈 |  |
| 폭 A(mm) | 250 | 248 | 322 | |
| 높이 B(mm) | 498 | 495 | 739 | |
| 길이 G(mm) | 10 플러스 2.15n | 10 플러스 2.15n | 13 플러스 2.55n | |
| 위쪽 수평 포트 거리 C(mm) | 159 | 157 | 205.2 | |
| 낮은 수평 포트 거리 D | 166 | 168 | 224 | |
| 가스 수직 포트 거리 E(mm) | 369 | 405 | 631 | |
| 물 수직 포트 거리 F(mm) | 369 | 405 | 568 | |
| 최대 압력 [Mpa] | 4.5 | 3/4.5 | 3/4.5 | |
| 최대 유량 [M3/h] | 0.08(n-2) | 42 | 100 | |
| 무게 [kg] | 6.5 + 0.37n | 6.5 + 0.37n | 13 더하기 0.78n |
납땜 판형 열교환기의 특성:
1. 조밀한 구조, 쉬운 설치, 높은 열전달 계수, 낮은 액체 정체 및 박판(0.4mm).
2. 다관식 열교환기의 20%-30%에 해당하는 가벼운 무게.
3. 물 소비량이 적고 브레이징 판형 열교환기의 열교환 효율이 높기 때문에 동일한 냉각 조건에서 다관식 열교환기의 냉각수 흐름의 1/3만 필요합니다.
4. 내구성이 강하고 고온(200도) 및 고압(45bar)을 견딜 수 있으며 부식 문제를 제거하고 고무 개스킷을 제거합니다.
5. 오염 계수가 낮고 높은 유속으로 오염 계수가 감소하여 청소 횟수가 줄어 듭니다.
6. 고품질, 열전달 분야에서의 다년간의 운영 경험 및 우수한 컴퓨터 지원 설계로 판형 열교환기는 국내 업계 최고 수준입니다.
품질 보증
Q: 이 분야에서 얼마나 일하셨습니까?
답: 15년 이상입니다.
Q: 배달 시간은 무엇입니까?
A: 표준 제품은 계약금 또는 전액 지불을 받은 후 10-15일이 소요됩니다.
Q: 당신 공장은 우리의 그림 또는 표본에 따라 제품을 생성할 수 있습니까?
A: 네, 물론 가능합니다.
Q: 당신은 제조자 또는 무역 회사입니까?
A: 우리는 직업적인 제조자입니다.
Q: 공장의 가장 큰 장점은 무엇입니까?
A: 기술은 우리의 핵심 경쟁력입니다.
